氟碳漆与氟碳喷涂的区别在哪儿？

氟碳漆与氟碳喷涂两者根本不是一个概念。

氟碳漆是一种常温自干性的油漆，适用于外墙、钢结构的防腐涂装。

而氟碳喷涂是一种工艺，是一种液态静电喷涂的方式。

下面我们来分别详细了解一下氟碳漆和氟碳喷涂：

氟碳漆是以氟树脂为主要的成分。氟碳漆的氟含量与涂料的耐久性等一些性能是有影响的。双狮涂料所生产的氟碳漆氟碳漆氟含量高，符合国家标准。如搭配配套油漆。防腐可长达20年。

氟碳漆优势：

1.因氟碳漆中的氟树脂含有大量的化学键，决定了氟碳漆的耐紫外线。因此长期使在户外，漆膜可不粉化，不褪色。

2.氟碳树脂另一个特性就是自清洁性。由于涂层表面张力小，污物和水很难粘附在上涂层上面。非常容易清洗。从而降低了维护成本。

3.化学防腐蚀性。漆膜耐酸、耐碱、耐盐等化学溶剂。适合重防腐领域。

4.氟碳漆颜色多样，可以根据色卡自行定制漆膜的颜色，氟碳漆有实色漆和带有金属质感的面漆，光泽度高，具有优异的装饰性。

氟碳喷涂是采用液态氟碳漆喷涂在铝合金制品上。氟碳喷涂为高档的铝材表面涂装工艺，故对全过程的质量要求严格。目前，国际上公认的检查涂装质量的主要标准为美国建筑制造业协会标准AA-MA605.02.90。该标准中的一些主要技术指标为：

1.涂层的厚度为：30.5微米（2层）、40.6微米（3层）

2.附着性：1/16"方格，湿、干涂层时均无脱落。（可参照GB/T5237.5－2000）

3.冲击性：1/10"变形，无脱落。（可参照GB/T1732.5-1993）

4.耐酸性：1%盐酸滴在表面，15min后无侵蚀

5.耐碱性：Mortar Pat 实验，24H无侵蚀。

6.耐清洁剂：浸泡于30%、38摄氏底清洁剂中，72H无侵蚀。

7.耐盐雾污染：5%的38摄氏度的盐水300H，底层脱落小于1、16"。

氟碳喷涂工艺的流程：

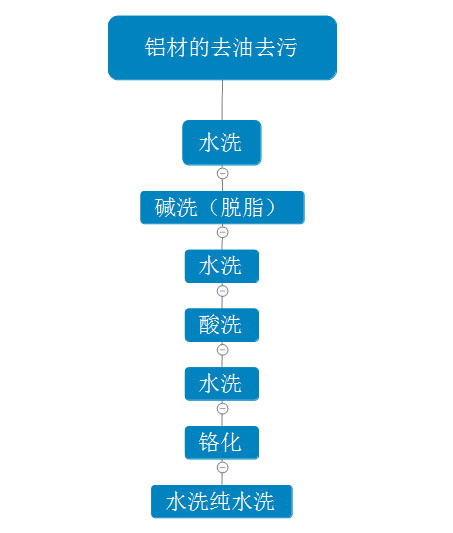

1.前处理流程：

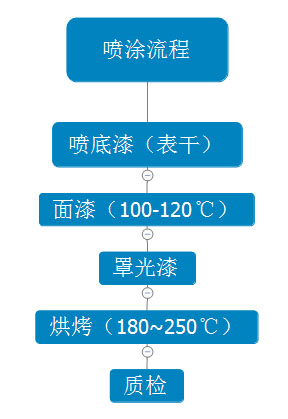

2.喷涂流程：

3.喷涂工艺有三次喷涂（喷底面漆+面漆+罩光漆）和二次喷涂（底漆+面漆）。

4.4.两次喷涂现已有低温烘烧涂料、底漆喷涂后静置1小时，再喷面漆静置1小时后烘烤（60－80℃烘烤20—30min）
