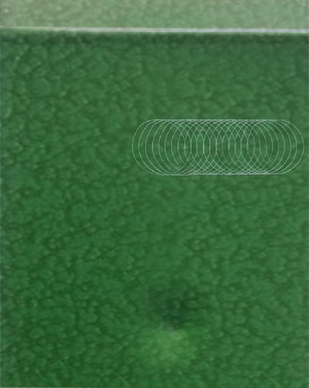

聚氨酯锤纹漆

聚氨酯锤纹漆为双组份自干型面漆，由羟基树脂、助剂、颜色、固化剂等组成，

特点及用途：

聚氨酯锤纹漆遮盖性优异，经喷涂可得到美观的锤纹漆膜，漆膜具有良好的装饰效果，其硬度和耐磨性较高，且耐油、耐化学腐蚀性好。广泛用于机床、电器柜等铁制品和塑料制品的涂装。

底漆：聚氨酯底漆、环氧pg电子试玩入口官网（2024官方）下载官方IOS 安卓版 手机版APP

中间漆：环氧云铁中间漆

面漆：聚氨酯锤纹漆

根据应用领域不同选择不同的漆（详细请咨询双狮客服）

注:耐水性、耐汽油性两项检测在样板室室温放置一周后进行。

施工技术：

混合比例：4:1

稀释剂：专用稀释剂

熟化时间：30分钟

适用期：5小时

漆膜厚度：湿膜：75μm；干膜：30μm

施工方法：高压无气喷涂、有气喷涂、刷涂、辊涂

施工条件：环境温度：2℃～40℃；相对湿度：25%～75%

表面处理：

被涂的刚铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞曲除锈标准Sa2.5级，粗糙度达30～70μm;也可采用手工除锈方法，达瑞典除锈标准St3级，粗糙度达30～70μm；

在施工前将锤纹漆搅拌均匀至锤纹效果；

此漆为双组份反应性涂料。应严格按比例配漆。用专用稀释剂稀释至施工粘度。尽可能在5小时内用完，以避免交联固化；

施工粘度不可太低,（涂-4）20秒以上为宜，否则锤纹效果不好。

注：以上信息仅供参考（详细说明请咨询双狮技术）
