硅烷浸渍涂料

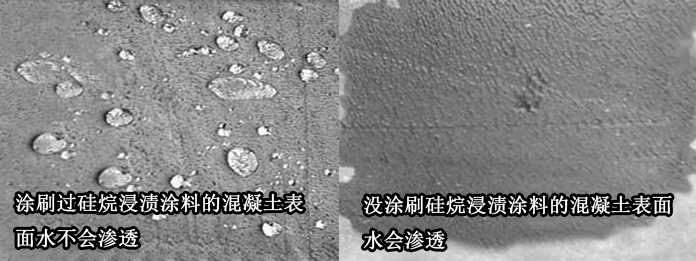

硅烷浸渍涂料的活性成分含量大于98.9%，为无色透明液体，异丁烯三乙氧基硅烷浸渍涂料特殊的小分子结构与混凝土基材有良好的附着力，能渗透到混凝土，优良的耐化学性、耐候性、耐磨性、耐玷污性、自洁功效，具有防水、抗紫外线、良好的透气性，使用寿命可长达25年左右。

用途：

硅烷浸渍涂料主要用于混凝土，也可用于旧混凝土建筑的加固维修，有效的降低氯离子侵蚀、冻融破坏、钢筋腐蚀及霉菌滋生对混凝土的破坏。

适用于恶劣海洋环境腐蚀，如码头、港口、桥梁、公路、隧道、机场、核电厂等混凝土结构保护。

验收标准：

◆中华人民共和国国家标准GB/T 50476-2008《混凝土结构耐久性设计规范》

◆中国土木工程学会标准CCES01-2004《混凝土结构耐久性设计及施工指南》

◆交通部标准JTJ275-2000《海港工程混凝土结构防腐蚀技术规范》

◆交通部标准JTG/T B07-01-2006《公路工程混凝土结构防腐蚀技术规范》

施工流程：

砼防腐施工准备→砼表面处理→第一道喷涂→第二道喷涂→评定验收。

表面处理：

用水泥浆修补蜂窝、露石等明显缺陷；用钢铲刀清除表面碎屑及不牢固的附着物；

彻底清除灰尘、油污等有害物与污染物；

采用脱模剂或养护剂时，应通过喷涂试验确定脱模剂或养护剂对硅烷浸渍的影响，否则，在硅烷浸渍前，应充分清除；

下雨或有强风或强烈阳光直射时不得喷涂硅烷浸渍；

注意避免硅烷和氯丁橡胶、沥青密封材料等其他可能腐蚀的材料接触；

混凝土表面温度应在5～45℃之间；

验收：

吸水率平均值不应大于0.01mm/min1/2；

硅烷浸渍深度应达到2mm以上；

氯化物吸收量的降低效果平均值不小于90%；

施工中严格执行《海港工程混凝土结构防腐蚀技术规范》JTJ275-2000、《施工现场临时用电安全技术规范》（JGJ46-88）等有关规定，做到安全生产、文明施工。

注：以上信息仅供参考（详细说明请咨询双狮技术）
