环氧磷酸锌底漆
| 包装规格 | 20+4kg/桶 |
| 颜色 | 灰色 |
| 理论用量 |
140g/㎡ |
| 混合配比 |
10:1 |
| 体积固体份 |
52% |
| 比重 | 1.3kg/L |
环氧磷酸锌底漆为双组份自干型油漆，由环氧树脂、磷酸锌、防腐颜料及溶剂、固化剂等组成。
◆极好的耐海水性和耐渗透腐蚀性；
◆优异的老化重涂性能及适用能力强；
◆漆膜坚固、耐磨损；
◆优异的附着力；
◆抗化学腐蚀（化学品的泼溅和烟雾腐蚀）、耐油等性能；
环氧磷酸锌底漆广泛应用于大气环境、潮湿环境以及部分水下环境的钢结构防腐涂装，主要用于钢铁表面（如：桥梁、管道、油罐等），适用于有一定粗糙度的钢铁、铸铁表面，或者涂有其他底漆的表面。

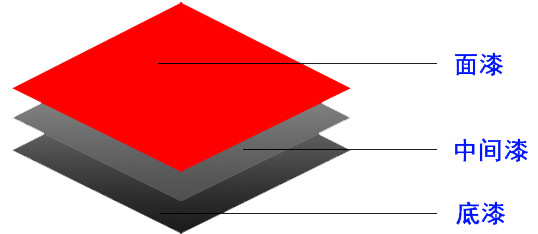

底漆：环氧磷酸锌底漆
中间漆：环氧云铁中间漆
|
在容器中的状态 |
搅拌混合后无硬块，呈均匀状态 |
|
粘度（涂-4粘度计） |
90-120s |
|
细度 |
50μm |
|
柔韧性 |
1mm |
| 固体含量 | 72% |
| 附着力 |
1级 |
|
漆膜厚度 | 湿膜：80μm |
| 干膜：40μm | |
|
耐冲击强度 |
≮50kg/cm |
|
硬度 |
≮0.5 |
|
干燥时间 | 表干：6h |
| 实干：24h | |
|
耐热性 | 干燥：140℃，水中：35℃ |
| 耐油性（100℃循环） | 无变化 |
|
耐水性（浸入24h） |
无变化 |
|
耐碱性（浸入40% |
无变化 |
|
KOH溶剂中, 80℃, 24h） | 无变化 |
|
闪点 | 8℃以上 |
混合比例：10:2
试用期：6小时
熟化时间：20min
稀释剂：环氧稀释剂
底材温度：低于露点3℃
工具清洗：环氧稀释剂
| 项目 | 最大稀释量 | 喷孔 | 喷出压力 |
| 高压无气喷涂 | 0～10% | 0.4～0.5mm | 14～20MPa |
| 有气喷涂 | 5%～20% | 2.0～2.5mm | 0.3～0.4MPa |
| 手工涂刷、辊涂 | 0～20% | —— | |
施工前，将被施涂表面清理干净，以喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净，喷砂处理至sa2.5级。
施工条件：环境温度：-5℃～40℃；相对湿度：25%～85%
调配喷涂前应严格按照标签标示的比例调配；搅匀后放置20～30分鐘后再喷涂。
油漆随配随用，混合好的油漆，须在6小时内用完，以免成胶固化。
注：同类油漆间隔4小时，不是同类间隔6小时
以上信息仅供参考（详细说明请咨询双狮技术）
pg电子试玩入口官网（2024官方）下载官方IOS 安卓版 手机版APP 电话：022-29470059 地址：武清区曹子里乡工业区花城中路正新道
